Na postagem anterior tratamos dos diversos tamanhos de papel. Neste post vamos tratar apenas dos formatos mais usuais na Engenharia e Arquitetura. Os formatos mais usuais são o “A0”, “A1”, “A2” e raramente o “A3” e o “A4”.
No final do desenho os papéis devem ser dobrados até o formato “A4”. Existem algumas recomendações, sempre normatizadas pela ABNT (NBR 13142), que devem ser obedecidas. Dentre elas tem-se:
- As cópias de desenho maiores que “A4” devem ser dobradas;
- Após dobradas as folhas devem ter as dimensões do “A4” e uma legenda, identificando o desenho, deve constar no canto inferior direito;
- O dobramento deve ser feito a partir do lado direito, em dobras verticais, de acordo com medidas das normas;
- Depois dos dobramentos verticais o desenho deve ser dobrado horizontalmente, de acordo com medidas das normas;
- Os desenhos nos formatos “A0”, “A1” e “A2” devem ter o canto superior esquerdo dobrado para trás.

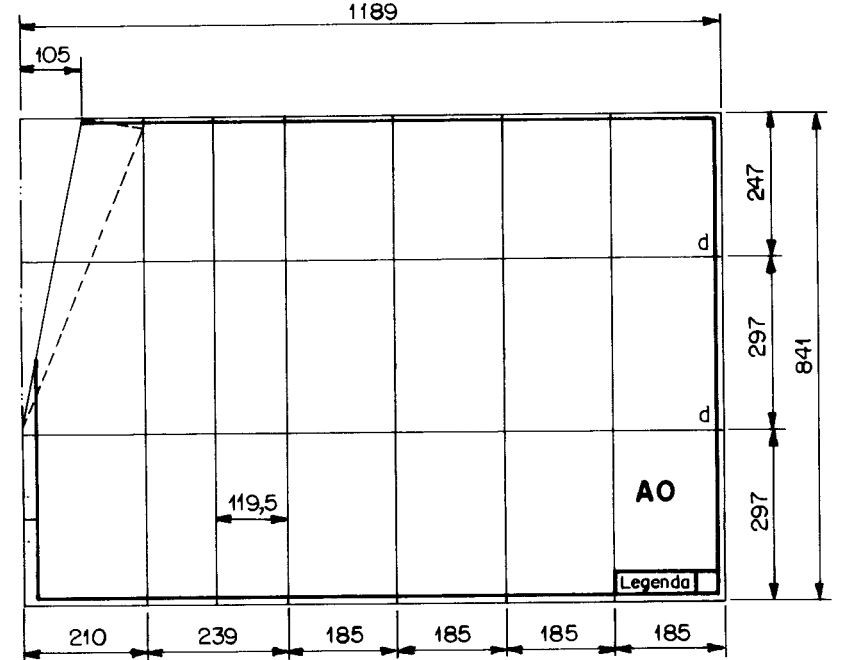

Formato “A0”

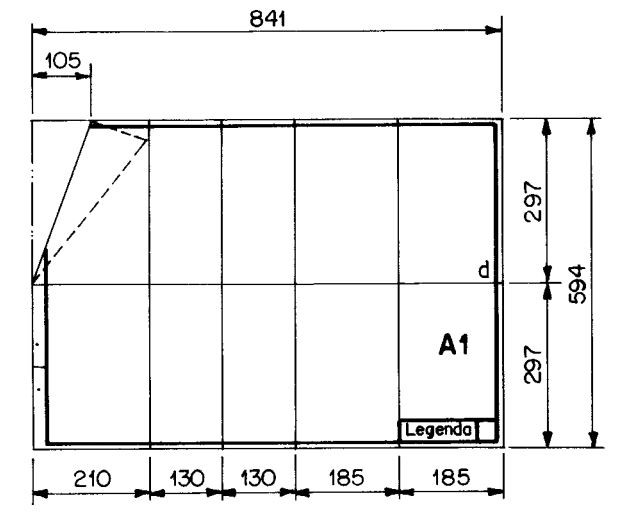

Formato “A1”

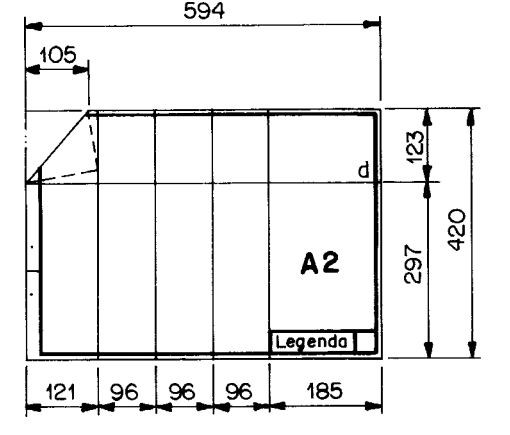

Formato “A2”

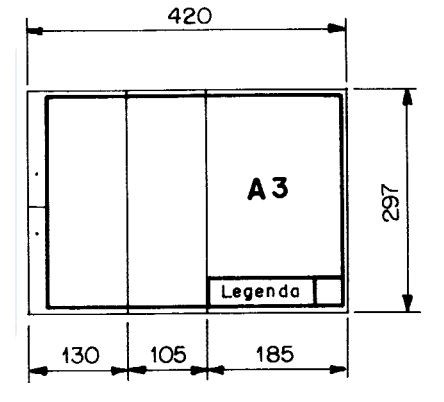

Formato “A3”
Formato estendido
Na maioria dos grandes projetos os formatos A0 e A1 são os mais utilizados. Quando o desenho é muito longo pode-se usar um formato estendido. Antes de estender os formatos devemos estudar o uso de escalas e compatibilidade com os dispositivos de impressão (plotters) .
Por mais que possamos criar folhas especiais, de acordo com as necessidades, é preciso lembrar que a plotter que vai processar o desenho pode oferecer algumas limitações, sendo a principal o tamanho do rolo de papel.
Por exemplo, em uma folha A1, o menor tamanho das marcações de dobra da folha é 130mm que multiplicado por 2 temos 260mm, tamanho recomendado para o aumento da folha. Assim, uma folha A1, que mede 841 x 594 mm, na versão estendida uma vez será 1101 x 594mm. Podemos fazer várias extensões.
Escalas
Para uma boa adaptação do desenho ao tamanho do papel devemos utilizar escalas de ampliação ou de redução. As escalas recomendadas são:
É importante notar que apenas são indicadas escalas múltiplas de 2 ou 5. A razão para essas escolhas é muito simples. Se na hora de usarmos o desenho só tivermos uma escala graduada em centímetros a adaptação das leituras será muito fácil:
- Nas escalas que utilizam o “2” basta ler na escala disponível (cm) e multiplicar por “2”. Exemplo: 5 cm = 10 unidades no desenho;
- Nas escalas que utilizam o “5” basta ler na escala disponível (cm) e multiplicar por “5”. Exemplo: 5 cm = 25 unidades no desenho.
Multiplicações por “2” e “5” são muito fáceis de serem efetuadas mentalmente.

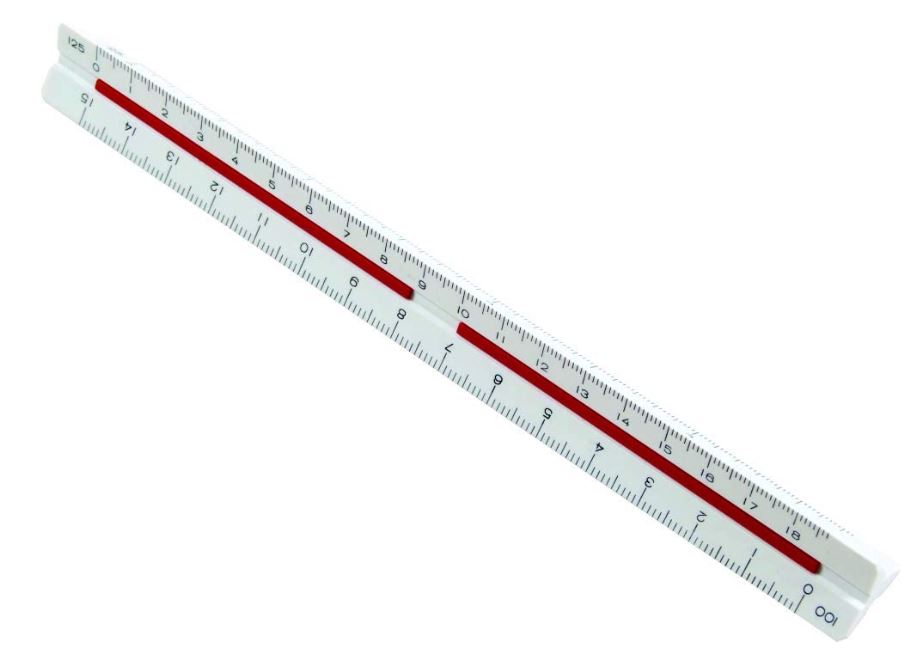

Existem réguas triangulares com 6 escalas: 1:20, 1:25, 1:50, 1:75, 1:100 e 1:125
Escalas como 1:30 e 1:40 também são disponíveis mas não são práticas.
Para uma edição em “Word” baixe o arquivo…
